Penyelesaian Sehenti Untuk menghasilkan kabel teras tunggal 1.5-2.5 persegi

Pengenalan Produk

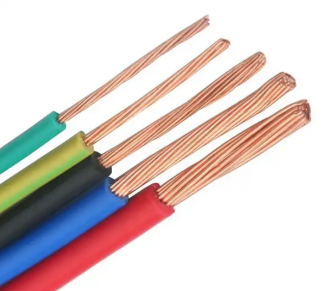

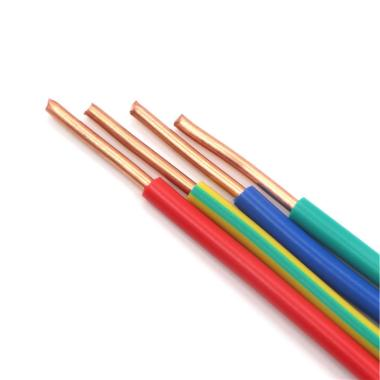

Daripada rod kuprum 8mm hingga kabel teras tunggal 1.5-2.5 persegi

Pelan ini telah diberikan kepada salah seorang pelanggan kami dari Ghana:

Bermula dari menandatangani kontrak dengan pelanggan kami,

Menyelesaikan pengeluaran mesin dan penerimaan pelanggan,

Mengatur pengangkutan kontena,

Mengatur jurutera untuk nyahpepijat

Kira-kira 6 bulan kemudian, pelanggan kami memulakan pengeluaran biasa mereka.

Hubungi Kami

SEBELUM：Reka bentuk keseluruhan pelan pengeluaran untuk wayar teras 0.5-6mm² 2-5 dan wayar rata 2 * 1.5mm² SELEPAS：Penyelesaian pengeluaran untuk kabel tahan api dua teras

Ciri
Spesifikasi

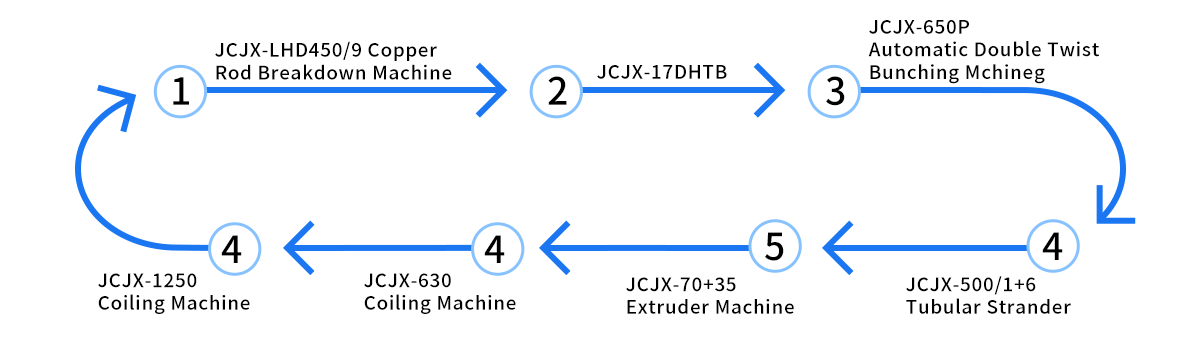

Terdapat sejumlah tujuh barisan pengeluaran seperti yang ditunjukkan dalam rajah berikut:

1. Mesin Pecah Batang Kuprum JCJX-LHD450/9

2. JCJX-17DHTB

3. JCJX-650P Automatik Double Twist Bunching Machine

4. JCJX-500/1 6 Tubular Strander

5. Mesin Penyemperit JCJX-70 35

6. Mesin Gegelung JCJX-630

7. Mesin Gegelung JCJX-1250

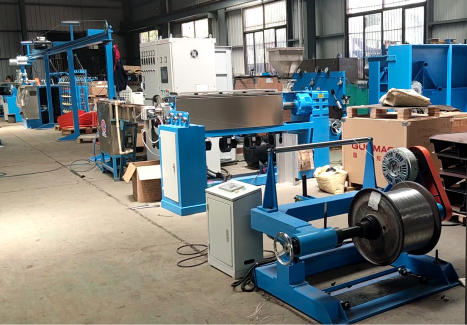

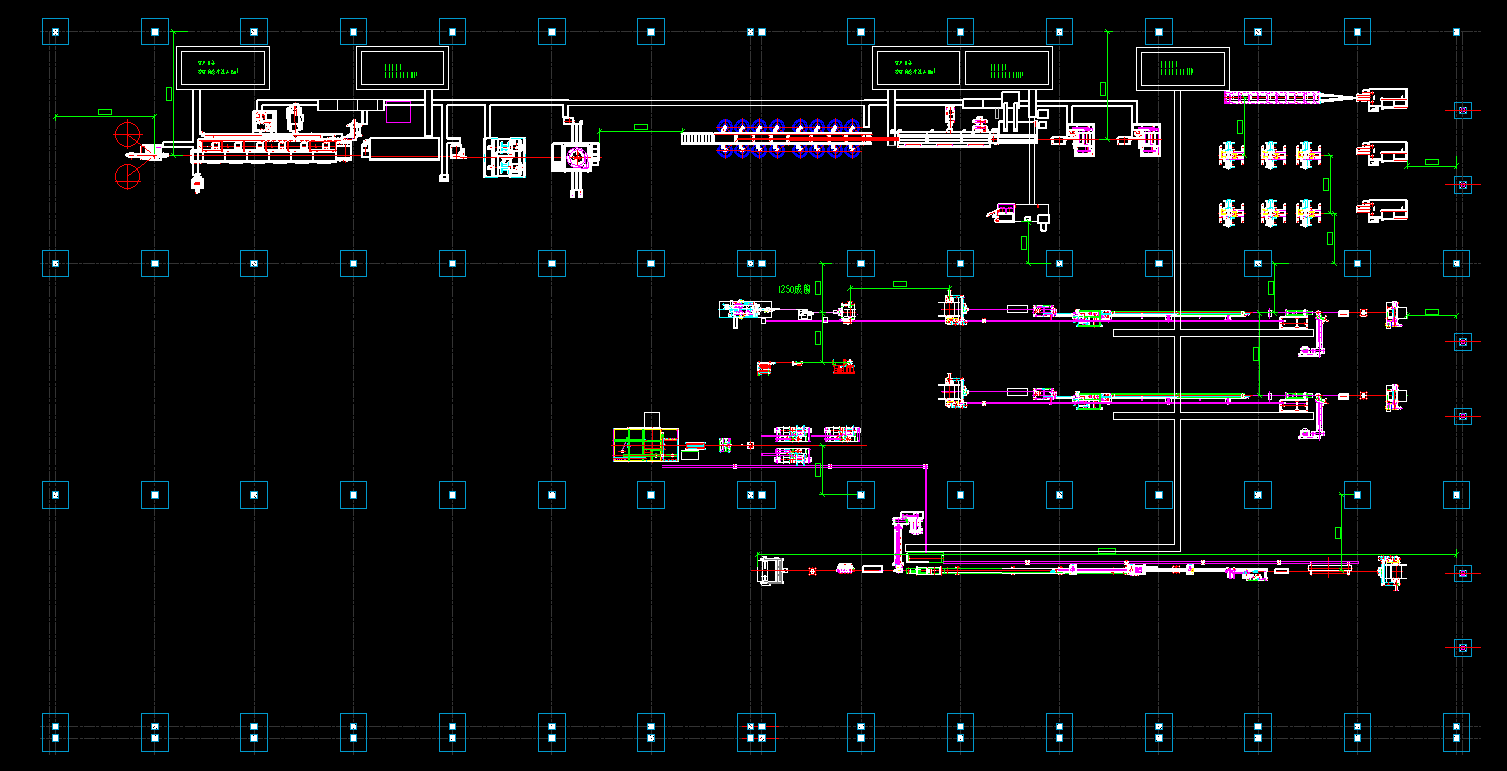

Lukisan perancangan kilang pelanggan

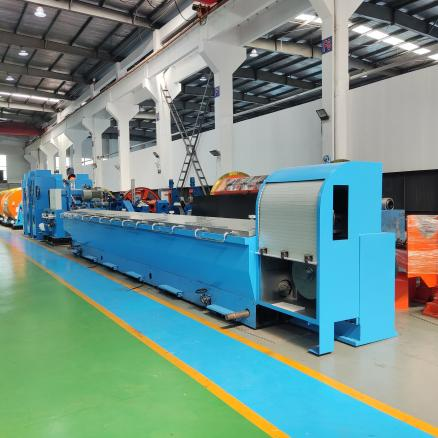

JCJX-LHD450/9

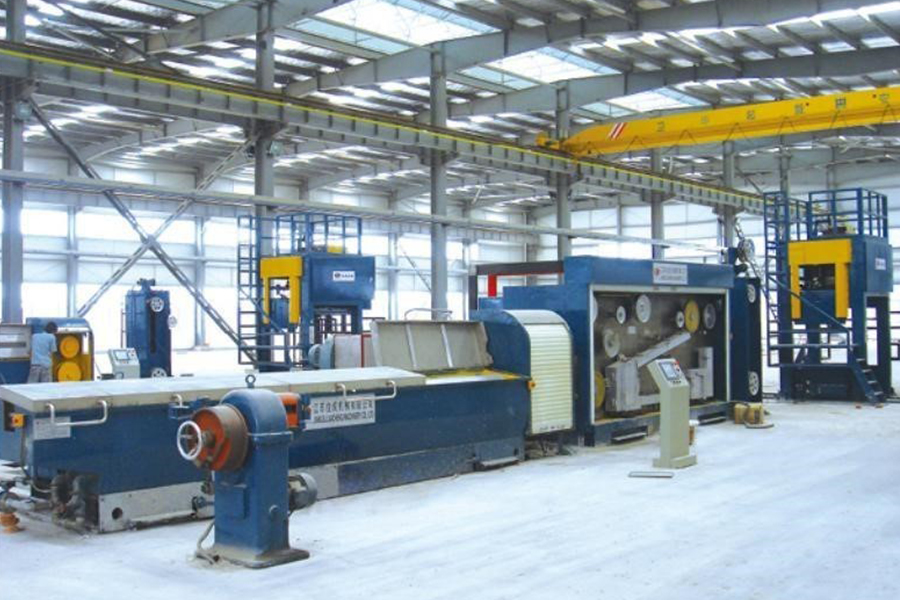

Mesin Pecah Rod Tembaga LHT450 ialah peralatan lukisan yang menarik wayar tembaga dengan diameter 8mm hingga 1.2mm-4.0mm. Ia mempunyai badan kotak gear tuang besi, beroperasi dengan bunyi yang rendah, dan disalut dengan tungsten karbida pada permukaan.

Diameter salur masuk maksimum: Φ 8mm

Diameter keluaran: Φ 1.2mm~ Φ 4.0mm, Φ 1.5mm~ Φ 4.0mm, Φ 2.1mm~ Φ 4.0mm.

Jenis Mesin	LHT450/13	LHT450/11	LHT450/9
Diameter Masuk Maks.(mm)	φ8	φ8	φ8
Diameter keluaran.(mm)	φ1.2-4.0	φ1.5-4.0	φ2.1-4.0
Max.Die No.	13	11	9
Maks. kelajuan talian (m/s)	25	22	20
Struktur badan	Tuang besi
Jenis penghantaran	Dengan gear pengisaran berketepatan tinggi
Betulkan kelajuan capstan Dia. (mm)	Betulkan kelajuan capstan Dia. (mm)
Melukis capstan	φ450
Kuasa motor utama (KW)	Disalut dengan tungsten
Betulkan motor capstan kelajuan (KW)	280
Jenis pelinciran	75
Jenis pelinciran	Rendaman
Peralatan pilihan	1. 450T peranti penyepuhlindapan berterusan 2. Rancangan berganda 3. Gegelung 4、Pengambilan WS-1000

JCJX-17DHTB

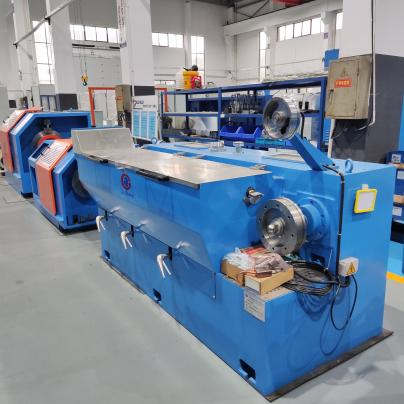

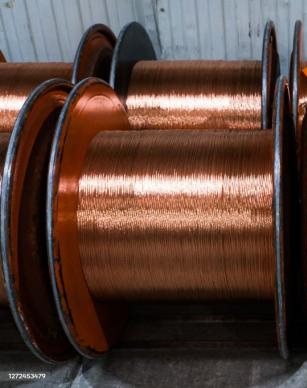

Kelajuan lukisan adalah antara mesin lukisan wayar berkelajuan tinggi dan rendah. Ia dilengkapi dengan peranti penyepuhlindapan berterusan, yang boleh melakukan rawatan haba dalam talian pada wayar semasa proses lukisan untuk mengeluarkan pengerasan kerja dan memulihkan keplastikan logam.

1. Sistem kawalan ketegangan auto penyongsang berganda.

2. Satukan 250 rangka utama besi tuang, jentera ketepatan, tiada kejutan.

3. Capstan dirawat dengan tungsten tahan haus.

4. Sesuai untuk penyepuh sepuh berterusan, mesin pengambilan dengan dan tanpa aci, dan mesin gegelung.

Jenis mesin	280/13DH	300/9DH	250/17DH	260/17D
Maks. Diameter masukan (mm)	Φ3.5
Diameter keluaran.(mm)	Φ0.65-2.80	Φ1.2-2.8	Φ0.4-1.6	Φ0.4-1.2
Maks. Mati No.	13	9	17	17
Maks. Kelajuan Talian (m/min)	2000	1200	1800	1200
Struktur Badan	tuang yang diseterika
Nisbah gelinciran mesin	20%	18%	20%	18%
Jenis Penghantaran	280	300	250	260
Capstan Kelajuan Tetap Dia. (mm)	Dengan gear pengisaran berketepatan tinggi			Dengan rantai
Kuasa Motor Pengambilan(KW)	11(15)			11
Jenis Pelinciran	Rendaman penuh		Jenis semburan
Saiz Bobbin Ambilan (mm)	Φ500/Φ630(Bore ialah Φ127mm) atau ditukar mengikut keperluan
Peralatan Pilihan	1. Peranti penyepuhlindapan berterusan 2. Coiler

Peranti Penyepuhlindapan Berterusan Dalam Talian
taip	350T	250T/B	250T/A
Struktur Mesin	Mendatar	Menegak	Menegak
Diameter Roda Penyepuhlindapan (mm)	Φ350	Φ250	Φ250
Diameter Kawat Penyepuhlindapan (mm)	Φ0.8-Φ2.8	Φ0.6-Φ2.2	Φ0.4-Φ1.6
Jenis Perlindungan Penyepuhlindapan	Stim atau Nitrogen
Voltan Penyepuhlindapan	0-65V(DC)	0-60V(DC)
Arus Penyepuhlindapan	0-2500A(DC)	0-(2000A,1500A,1200A)(DC)

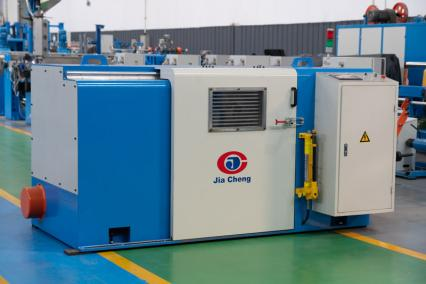

Mesin Tanam Putar Berganda Automatik JCJX-650P

Ia disesuaikan untuk memutar dawai tembaga kosong, dawai bersalut timah dan dawai varnis, yang mempunyai lebih daripada 7 helai. Brek magnetik, yang brek secara automatik apabila wayar putus, menggunakan jenis klac serbuk magnetik. (output kawalan PLC).

1. Transduser menggunakan jenama INOVANC, Bearing adalah jenama import.

2. Motor menggunakan jenama kelas pertama nasional

3. voltan rendah on-off, brek mengguna pakai jenama gred atas di rumah dan di luar negara.

Jenis Mesin	JCJX-300P	JCJX-500P	JCJX-500PB
guna	Untuk tandan 7 tembaga kosong, dawai tin, dawai enamel
Jenis Kawalan	Kawalan penyongsang PLC HMI
Luas Bahagian Memusing(mm2)	0.035-0.45	0.05-2.50	0.05-4.00
Diameter Wayar Tembaga.(mm)	Φ0.05-Φ0.25	Φ0.10-Φ0.45	Φ0.10-Φ0.52
Padang Pusing(mm)	2.00-17.17	6.30-50.40	6.30-80.5
Arah Berpusing	S atau Z
Ketegangan Pengambilan	Ketegangan Dikawal oleh klac magnetik
Kelajuan Aci Utama Maks (r/min)	3000	3000	2500
Jenis Merentasi	Melintang dan jarak boleh dilaraskan dengan menanggung melintang
Pelinciran Galas	Pelincir puting dengan minyak suhu tinggi	Pelinciran minyak nipis, penyejukan peredaran
Bobbin Memuat&Memunggah Jenis	Jenis hidraulik
Maks. Bobbin Dia.	Φ300	Φ500	Φ500
Unit Auto Stop	Auto berhenti semasa mencapai panjang tetapan, dan wayar putus di dalam dan luar
Brek	Brek magnetik
Kuasa Motor(kw)	4	5.5	5.5
Tinggi Pusat Aci Utama (mm)	630	700	700

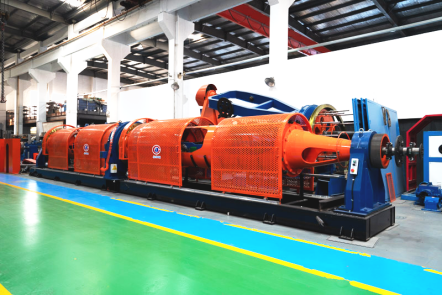

JCJX-500/1 6 Tubular Strander

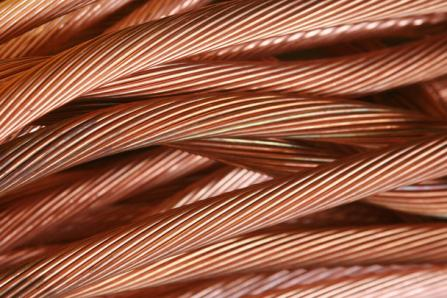

Mesin ini digunakan untuk membuat dawai terkandas tembaga, dawai terdampar aluminium teras keluli dan tali keluli. Ia juga boleh digunakan untuk wayar keluli terkandas dan wayar terlindung.

Mengikut model yang berbeza, diameter luar berpusing maksimum boleh dipilih: 12mm dan 15m Menurut model yang berbeza, julat pic twist ialah 20~181, 20~331, 36~274

1. Beroperasi mudah, kawalan penyongsang PLC HMI.

2. Kos rendah dan kecekapan tinggi.

3. berkelajuan tinggi, kapasiti tinggi.

4. Mesin ini digunakan untuk membuat dawai terkandas tembaga, dawai terdampar aluminium teras keluli dan tali keluli. Ia juga boleh digunakan untuk wayar keluli terkandas dan wayar terlindung.

Jenis mesin	400 jenis	500 jenis	jenis 630
Diameter dawai tembaga tunggal	Ø1.0-2.5mm	Ø 1.3-4.5mm
Diameter dawai keluli tunggal	Ø1.5-3.0	Ø1.3-3.5mm
Diameter dawai aluminium tunggal	Ø1.5-4.0mm	Ø1.8-5mm
Max terkandas dia.	12mm	15mm
Julat padang	20-181mm	20-331mm	36-274mm
Kelajuan putaran tiub	700r/min	Jenis galas besar 600r/min	Jenis galas besar 500r/min
Kelajuan putaran tiub	700r/min	Roda sokongan 500r/min	Roda sokongan 350r/min
Roda daya tarikan dia	Ø800 400mm	Ø1250mm	Ø1250mm
gelendong bayar di dalam strander	400mm	500mm	630mm
Saiz gelendong ambil	PN800-1250mm	PN800-1600mm	PN1200-2000mm

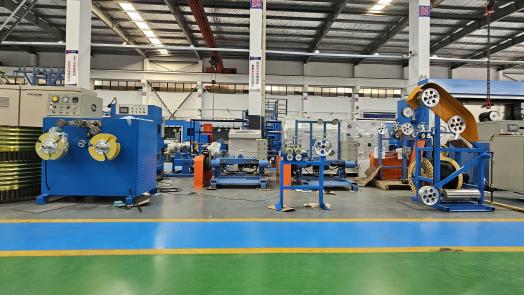

Mesin Penyemperit JCJX-70 35

Reka bentuk skru yang tepat, tahan lama, tidak berlendir, tidak melepaskan krom, menukar warna dengan cepat, dengan kapasiti tinggi, berkualiti tinggi, ketumpuan wayar lebih daripada 90%, dengan ketepatan tinggi ±0.03. Dengan kawalan PLC skrin sentuh, operasi mudah, lebih hommization.

1. Penggunaan: ia digunakan untuk penebat kabel dengan PVC, LDPE, NYLON, TPU.

2. Barisan pengeluaran terdiri: bayar, mesin utama, kabinet utama, palung tetap, daya tarikan, pengambilan.

3. Bahagian pilihan: ulat, mesin berkilauan, tolok laser ujian diameter, skru LSZH, pengambilan dan pembayaran jenis gantri, pengambilan dan pembayaran jenis aci hujung.

taip	JCJX-30	JCJX-40	JCJX-50	JCJX-60	JCJX-70	JCJX-80	JCJX-90
Diameter skru.(mm)	Ø30	Ø40	Ø50	Ø60	Ø70	Ø80	Ø90
Nisbah L/D Skru	25:1	25:1	25:1	25:1	25:1	25:1	25:1
Kapasiti Penyemperitan(kg/j) PVC	25	40	80	100	130	200	240
Kapasiti Penyemperitan(kg/j) LDPE	16	20	40	53	86	122	133
Kapasiti Penyemperitan(kg/j) PP	13	17	34	41	68	96	124
Kuasa Motor Utama	5.5	7.5	11	18.5	22-37	30-55	37-75
Jumlah Kuasa	21	24	28	42	50	65	75-113
Diameter siap.(mm)	0.2-1	0.4-3	0.8-5	1-8	2-12	3-25	5-35
Saiz Bobbin Bayar (mm)	300/400	300/500	400/630	500/630	500/630	500/630	630/800
Kuasa Membayar	2.2	3.7	3.7	3.7	3.7	5.5/7.5	7.5/11
Jenis Unit Haul-off	Capastan	Capastan	Capastan	Capastan	Capastan	Capastan Caterpillar	Capastan Caterpillar
Kuasa Unit Haul-off	1.5	2.2	2.2	3.7	3.7	5.5	5.5
Panjang Pengumpul (m)	220	220	220	220	220	220	220
Saiz Bobbin Ambilan (mm)	400/500	400/630	400/630	500/630	630/800	800/1000	630/1250
Kuasa Pengambilan	2.2	2.2	2.2	2.2	3.7	3.7	5.5
Kelajuan Talian (m/min)	10-650	10-650	10-650	10-650	10-500	10-350	10-250
Dimensi(m) (LWH)	201.52.1	201.62.1	201.72.1	202.52.1	252.52.1	253.22.1	303.62.1
Berat(T)	5	6	8	8	8.5	7-9	9-12

Mesin Gegelung JCJX-630/1250

Ia digunakan terutamanya untuk melancarkan gulungan panjang wayar atau kabel ke dalam gegelung untuk memudahkan pembungkusan, pengangkutan dan penggunaan seterusnya.

ciri:

1. Ketegangan automatik boleh mengawal membayar unit, wayar diatur pertect pada gelendong.;

2. Mengguna pakai set bayar automatik, wayar bayar adalah teratur.

3. Kecekapan tinggi, secara amnya, menghasilkan700 dalam 8 jam, angkat tiga kali.

Model	Φ630mm	Φ1250mm	Φ1250-Φ1600mm
Julat wayar yang berkenaan	0.5-6mm2	10-70mm2	10-240mm2
Merentasi ketegangan	Secara automatik
Kelajuan motor utama	0-600 r/min	0-300 r/min	0-300 r/min
Memuatkan jenis gelendong	Jenis tuas	Jenis elektrik	Jenis elektrik
Model bibbin bayaran	Φ400-630mm	Φ800-1250mm	Φ1000-1600mm
Mengetik model	Di luar Dia .≤320mm Dia dalam. 120mm Lebar30-100mm	Diameter luar.≤600mm Dia dalam. 200300mm Lebar60-150mm 150-200mm	50-250
kuasa	2.2kw	3kw	4kw
Struktur kaunter meter	taip of wheel pressure	Jenis roda dua dengan tekanan udara	Roda berganda taip dengan tekanan udara
Jenis induksi/ Ketepatan ukuran	Pengekod putar/0.5%	Pengekod putar/0.5%	Pengekod putar/0.5%
