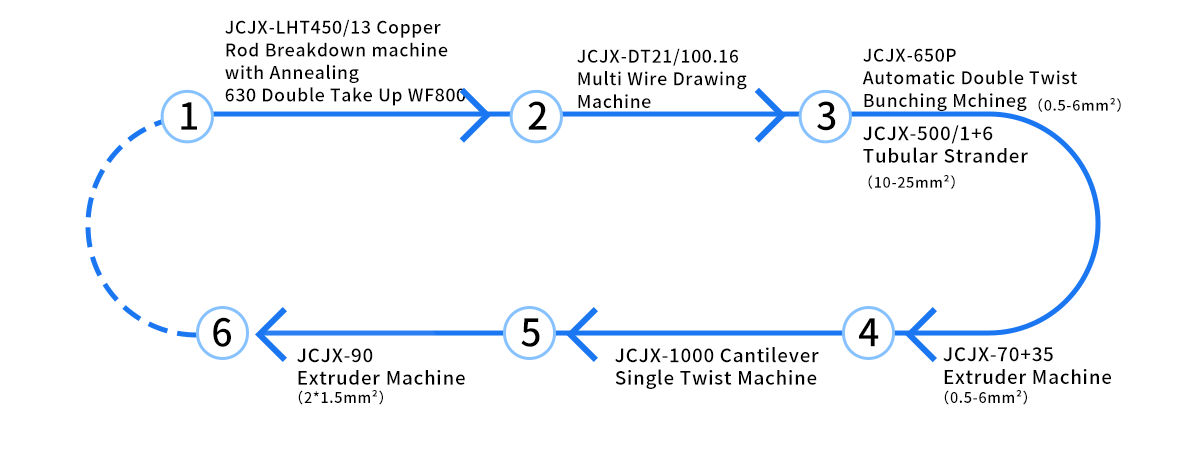

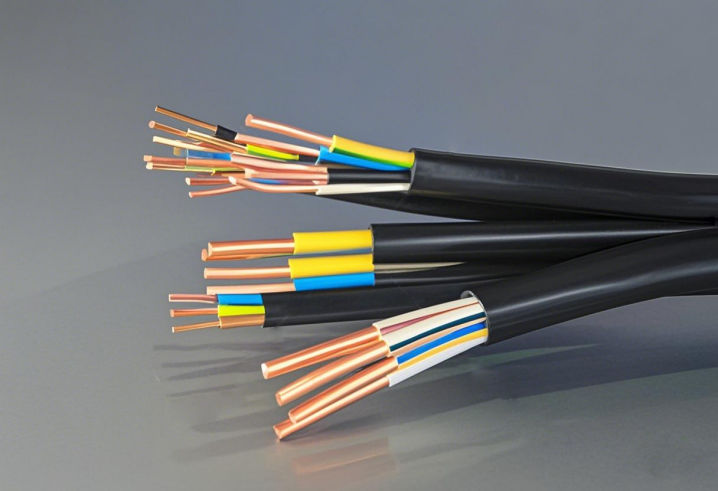

Reka bentuk peralatan keseluruhan adalah seperti berikut:
1. LHT450/13 Mesin Pecah Rod Tembaga Dengan Penyepuhlindapan Melukis daripada wayar kuprum 8mm kepada 1.2-3.5mm
2. JCJX-DT21/100.16 Mesin Lukisan Berbilang Wayar Menghasilkan wayar halus 0.15-0.5mm
3. Mesin Tanam Putar Berganda Automatik JCJX-650P Pusing wayar 19-84 untuk menghasilkan konduktor berpintal lembut 0.5-6mm²meter persegi
4. Mesin Penyemperit JCJX-70 35 Penyemperitan penebat untuk wayar persegi 0.5-6
5. Mesin Pusing Tunggal JCJX-1000Cantilever Wayar terlindung 2-5 teras terkandas

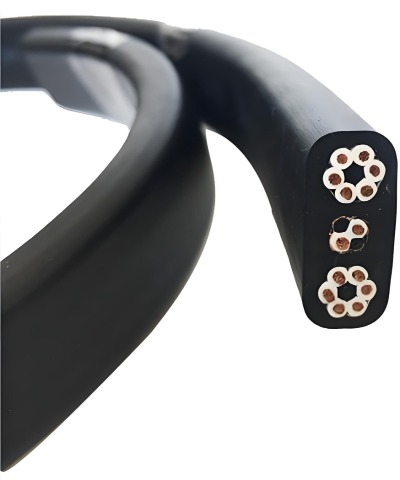

6. Mesin Penyemperit JCJX-90 Sediakan sarung pelindung untuk kabel 2-5 teras dan wayar rata 2 * 1.5mm2

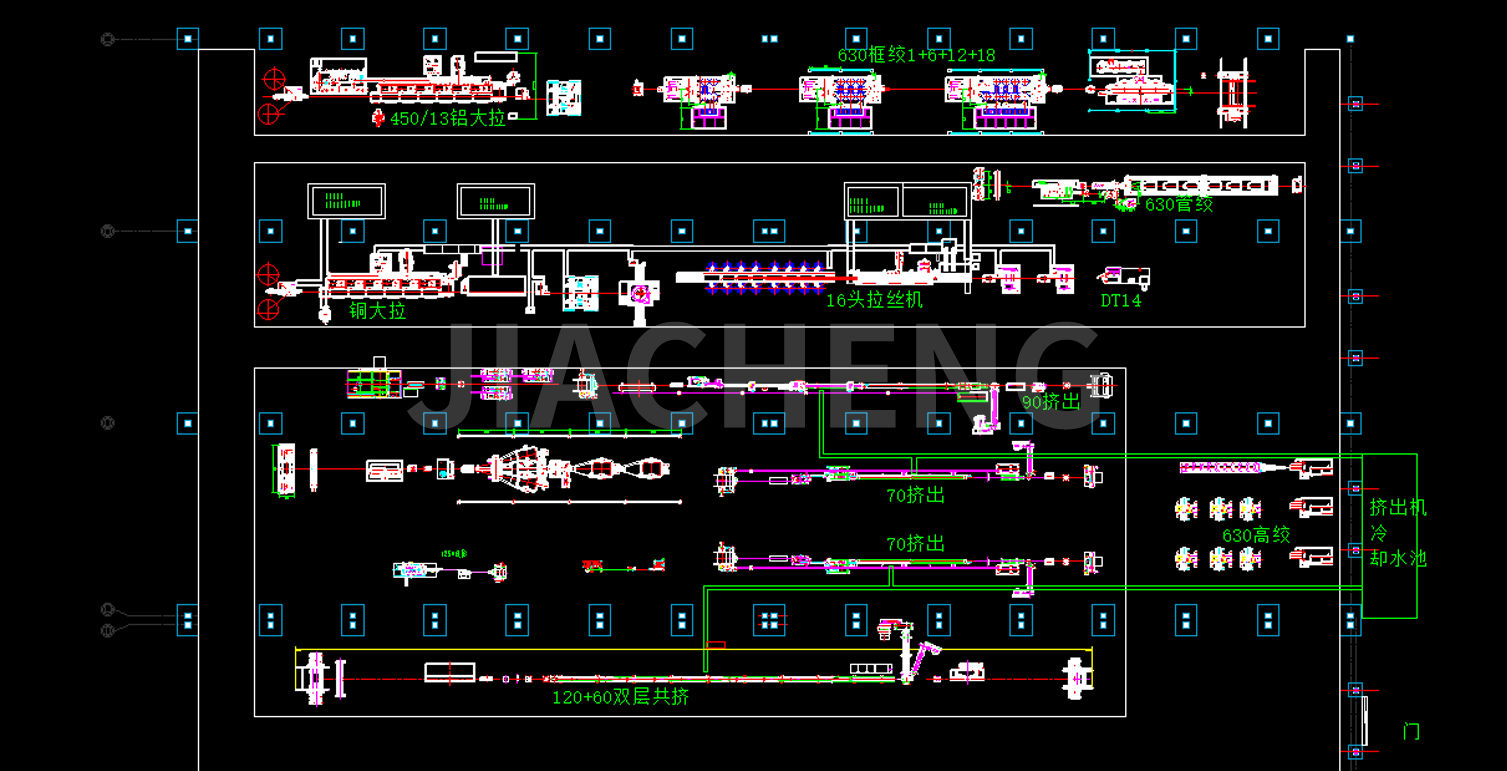

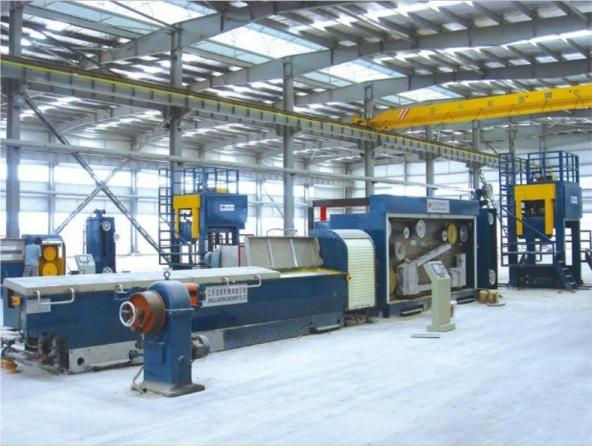

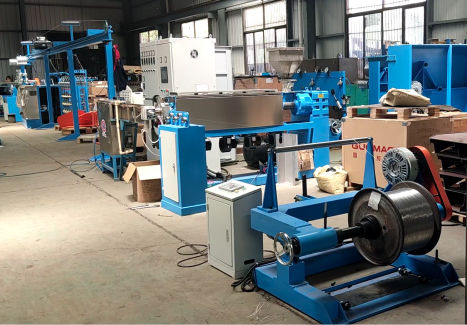

Lukisan perancangan kilang pelanggan：

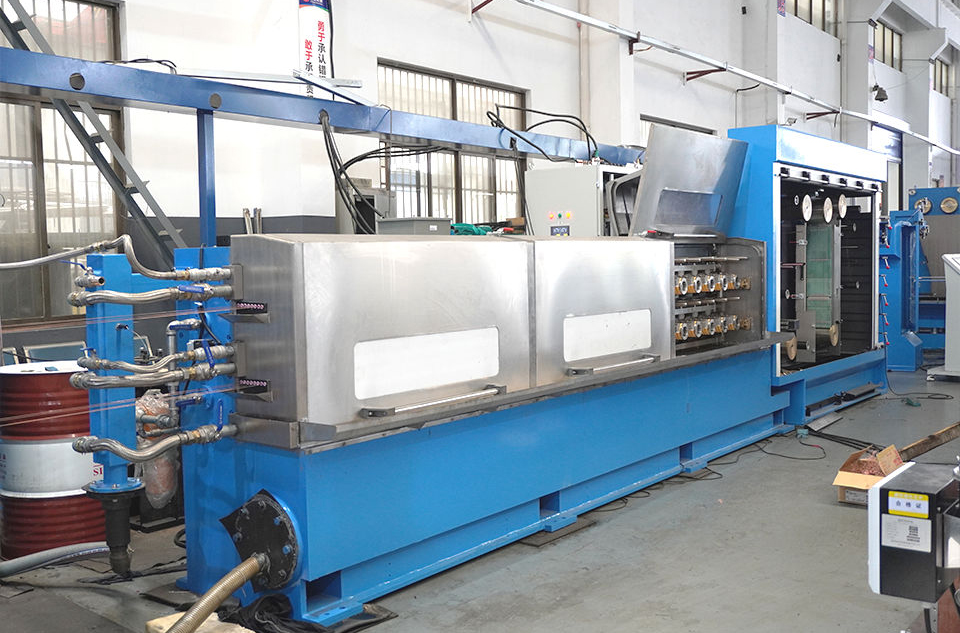

(1)LHT450/13 Mesin Pecah Rod Tembaga Dengan Penyepuhlindapan
Mesin pemecah rod kuprum berkelajuan tinggi JCJX-LHT450/13 adalah untuk menarik∮8mm rod kuprum biasa kepada∮1.2-3.5mm wayar kuprum lembut. Capstan lukisan disusun dalam satu garisan yang mampu berfungsi secara berterusan dengan kelajuan lukisan yang tinggi. Bahagian mekanikal dan kawalan elektrik sepadan antara satu sama lain dan mudah dikendalikan, tukar mati tanpa jeda dan menukar kili secara automatik. Mesin ini mempunyai ciri-ciri pengendalian yang mudah, kecekapan tinggi dan produk berkualiti.
| Jenis Mesin | LHT450/13 | LHT450/11 | LHT450/9 |
| Diameter Masuk Maks.(mm) | φ8 | φ8 | φ8 |
| Diameter keluaran.(mm) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| Maks. kelajuan talian (m/s) | 25 | 22 | 20 |
| Struktur badan | Tuang besi |
| Jenis penghantaran | Dengan gear pengisaran berketepatan tinggi |
| Betulkan kelajuan capstan Dia.(mm) | Betulkan kelajuan capstan Dia.(mm) |
| Melukis capstan | φ450 |
| Kuasa motor utama (KW) | Disalut oleh tungsten |
| Betulkan motor capstan kelajuan (KW) | 280 |
| Jenis pelinciran | 75 |
| Jenis pelinciran | Rendaman |
| Peralatan pilihan | 1. 450T peranti penyepuhlindapan berterusan 2. Gandaan rake-up 3. Coiler 4、Pengambilan WS-1000 |
| Peranti Penyepuhlindapan Berterusan Dalam Talian |
| Jenis Mesin | 450T | 450TB |
| Penyepuhlindapan Kawat Dia. (mm) | Ø1.2-3.5 | Ø1.2-4.2 |
| Voltan Penyepuhlindapan (V) | 0-60 | 0-60 |
| Penyepuhlindapan Semasa(A) | 0-6000A (DC) | 0-5000A (AC) |
| Maks. Kelajuan Penyepuhlindapan (m/s) | 25 |
(2)JCJX-DT21/100.16 Mesin Lukisan Berbilang Wayar
Salah satu kelebihan utama mesin lukisan berbilang wayar ialah produktivitinya yang tinggi. Dengan melukis berbilang wayar secara serentak, mesin itu meningkatkan output dengan ketara berbanding mesin lukisan wayar tunggal tradisional. Mesin lukisan berbilang wayar adalah serba boleh dan boleh mengendalikan pelbagai jenis rod logam dan berkas wayar, termasuk tembaga, aluminium dan aloinya.
Diameter keluaran: Menghasilkan wayar halus 0.15-0.5mm
| Jenis Mesin | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Kawat Lukisan No. | 4 wayar | 16 wayar | 20 wayar |
| Maks. Mati No. | 18 | 24 | 24 |
| Maks. Diameter masukan (mm) | Ø1.85 | Ø2.6 | Ø2.6 |
| Diameter keluaran.(mm) | Ø0.25- Ø0.7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| Melukis Capstan Dia.(mm) | Ø120 | Ø100 | Ø100 |
| Maks. Kelajuan Lukisan(m/s) | 25 | 30 | 30 |

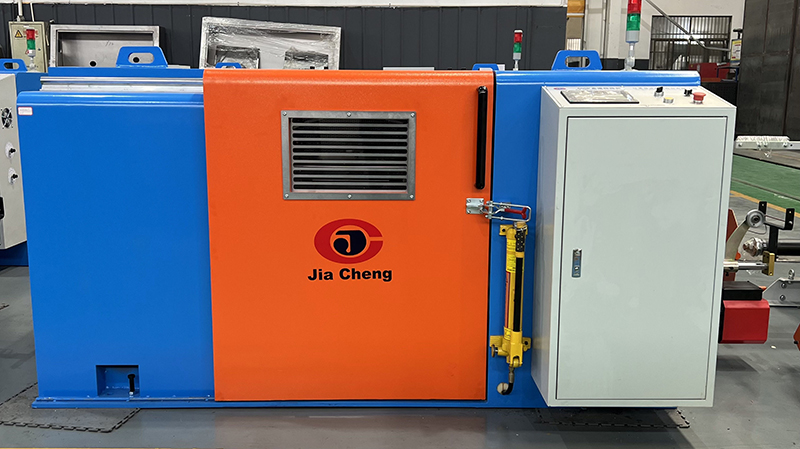

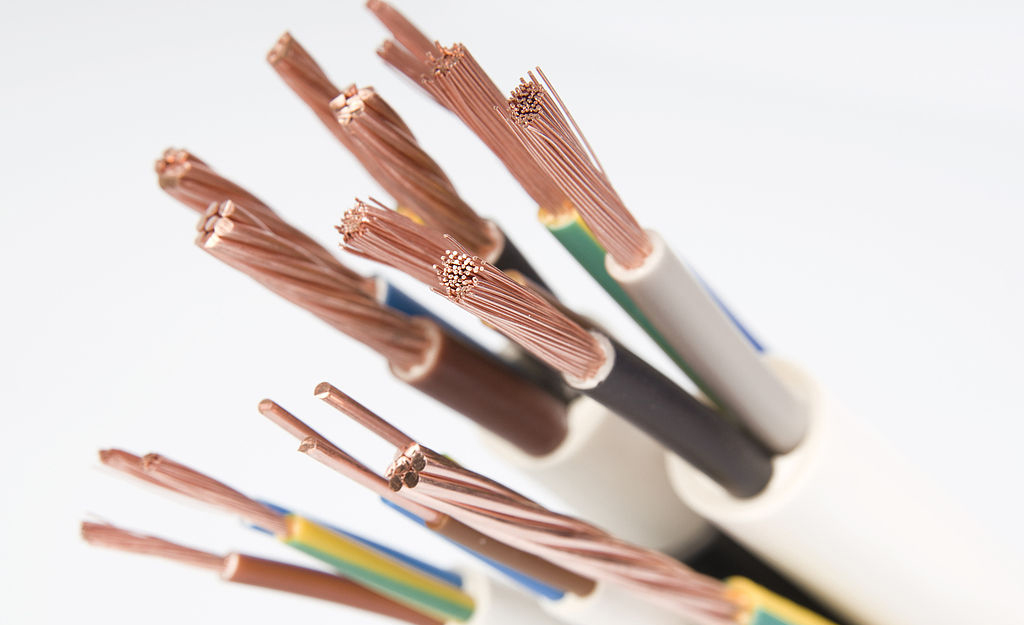

(3)JCJX-650P Automatik Double Twist Bunching Machine
Ia disesuaikan untuk memutar dawai tembaga kosong, dawai salutan timah dan dawai bervarnis yang lebih daripada 7 helai, Brek magnetik, yang brek automatik apabila wayar putus, ketegangan menggunakan jenis klac serbuk magnetik. (output kawalan PLC)
| Jenis Mesin | JCJX-650P | JCJX-800P | JCJX-1000 |
| guna | Untuk tandan 7 tembaga kosong, dawai tin, dawai enamel |
| Jenis Kawalan | Kawalan penyongsang PLC HMI |
| Luas Bahagian Memusing(mm2) | 0.18-6.00 | 2.5-16.00 | 8.00-20.00 |
| Diameter Wayar Tembaga.(mm) | Φ0.18-Φ1.00 | Φ0.50-Φ1.20 | Φ0.72-Φ6.0 |
| Padang Pusing(mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| Arah Berpusing | S atau Z |
| Ketegangan Pengambilan | Ketegangan Dikawal oleh klac magnetik |
| Kelajuan Aci Utama Maks (r/min) | 2000 | 1200 | 800 |
| Jenis Merentasi | Melintang dan jarak boleh dilaraskan dengan menanggung melintang |
| Pelinciran Galas | Pelinciran minyak nipis, penyejukan peredaran | Pelincir puting dengan minyak suhu tinggi | Pelincir puting dengan minyak suhu tinggi |
| Bobbin Memuat&Memunggah Jenis | Jenis hidraulik |
| Maks. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Unit Auto Stop | Auto berhenti semasa mencapai panjang tetapan, dan wayar putus di dalam dan luar |
| Brek | Brek magnetik |
| Kuasa Motor(kw) | 7.5 | 11 | 22 |
| Tinggi Pusat Aci Utama (mm) | 850 | 900 | 1100 |

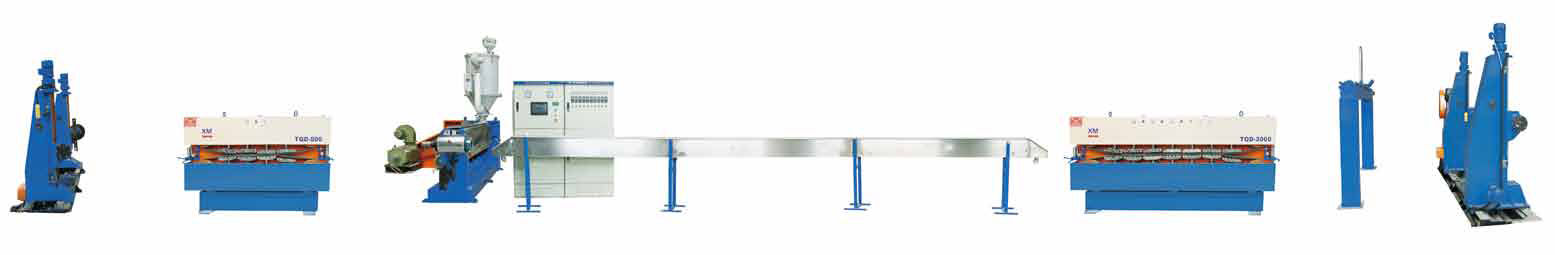

(4) Mesin Penyemperit JCJX-70 35
Reka bentuk skru yang tepat, tahan lama, tidak berlendir, tidak melepaskan krom, menukar warna dengan cepat, dengan kapasiti tinggi, berkualiti tinggi, ketumpuan wayar lebih daripada 90%, dengan ketepatan tinggi ±0.03. Dengan kawalan PLC skrin sentuh, operasi mudah, lebih hommization.
1. Penggunaan: ia digunakan untuk penebat kabel dengan PVC, LDPE, NYLON, TPU.
2. Barisan pengeluaran terdiri: bayar, mesin utama, kabinet utama, palung tetap, daya tarikan, pengambilan.
3. Bahagian pilihan: ulat, mesin berkilauan, tolok laser ujian diameter, skru LSZH, pengambilan dan pembayaran jenis gantri, pengambilan dan pembayaran jenis aci hujung.
| taip | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diameter skru.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Nisbah L/D Skru | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapasiti Penyemperitan(kg/j) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapasiti Penyemperitan(kg/j) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapasiti Penyemperitan(kg/j) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Kuasa Motor Utama | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Jumlah Kuasa | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diameter siap.(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Saiz Bobbin Bayar (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kuasa Membayar | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Jenis Unit Haul-off | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Kuasa Unit Haul-off | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Panjang Pengumpul (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Saiz Bobbin Ambilan (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Kuasa Pengambilan | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Kelajuan Talian (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensi(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Berat(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

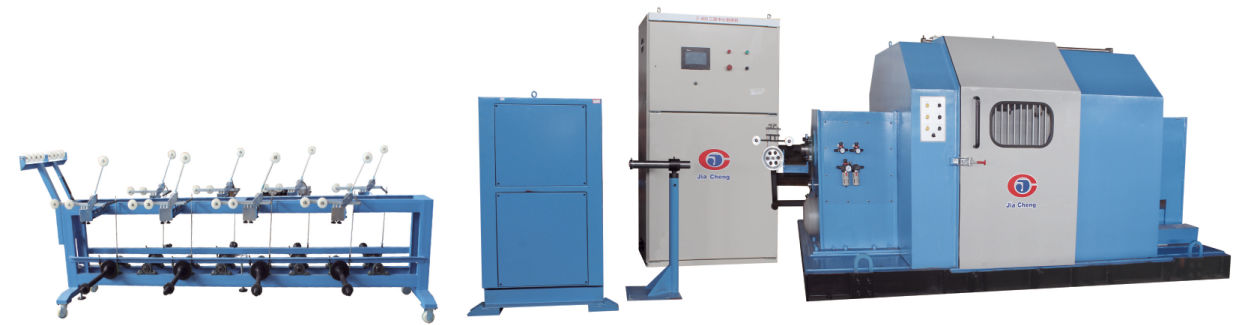

(5)JCJX-1000Cantilever Single Twist Machine
Ia sesuai untuk semua jenis kabel data, kabel komunikasi, kabel khas yang dipintal, pada masa yang sama menyiapkan pembalut tengah dan pembalut sisi.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| gelendong dia.(mm) | Φ400-Φ500-Φ630 |
| Diameter gelendong ambil.(mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diameter wayar yang berkenaan.(mm) | Φ0.6-3.0 | Φ1.0-5.0 |
| Kuasa motor utama (kw) | 11 | 15 | 15 | 20 |
| Maks. lay-up dia.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Pic berpusing (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Bilangan putaran(r/min) | 1000 | 800 | 600 | 550 |
| Ketegangan pengambilan | Ketegangan pneumatik |
| Gaya melintasi | Peraturan tanpa langkah, mengikut kelajuan putaran gelendong dan gerakan salingan |
| Jarak lintasan (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Arah berpusing | S atau Z Direction free designation |
| Jenis pembalut | Pembalut wayar tengah atau pembalut sisi |
(6) Mesin Penyemperit JCJX-90
Skop aplikasi: digunakan untuk pengeluaran kabel bertebat PVC, sediakan sarung pelindung untuk kabel teras 2-5 dan wayar rata 2 * 1.5mm2
| taip | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diameter skru.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Nisbah L/D Skru | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapasiti Penyemperitan(kg/j) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapasiti Penyemperitan(kg/j) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapasiti Penyemperitan(kg/j) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Kuasa Motor Utama | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Jumlah Kuasa | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diameter siap.(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Saiz Bobbin Bayar (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kuasa Membayar | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Jenis Unit Haul-off | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Kuasa Unit Haul-off | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Panjang Pengumpul (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Saiz Bobbin Ambilan (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Kuasa Pengambilan | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Kelajuan Talian (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensi(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Berat(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
