Terdapat empat barisan pengeluaran, dan butirannya adalah seperti berikut:
1. Penyemperit Silikon JCJX-65 Penyemperitan wayar teras
2. JCJX-1000 Cantilever Single Twist Machine Memusing wayar teras
3. Penyemperit JCJX-80 Penyemperitan sarung
4. Mesin Gegelung JCJX-1250 Melingkar

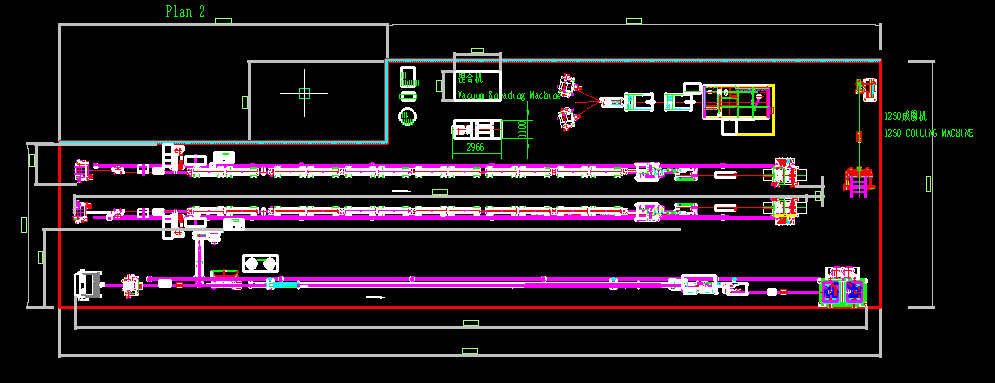

Lukisan perancangan kilang pelanggan
Jiangsu Jiacheng Technology Co., Ltd. telah komited dalam pembangunan industri peralatan pembuatan kabel sejak penubuhannya pada tahun 1990. Kami adalah syarikat profesional yang mengeluarkan pelbagai jenis peralatan pembuatan wayar dan kabel seperti mesin lukis wayar, mesin memutar, mesin penyemperit, mesin gegelung dan pembalut, mesin terkandas, pembuatan penyepuhlindapan dan mesin wayar dan tinning lain yang berkaitan.

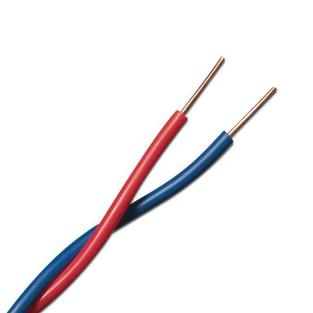

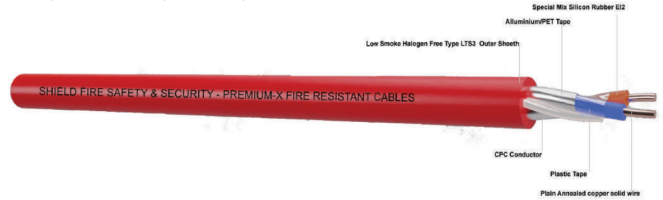

Baru-baru ini, syarikat kami berjaya mencapai perjanjian kerjasama dengan pelanggan di Emiriah Arab Bersatu dan menyampaikan rancangan lengkap untuk pengeluaran barisan pengeluaran kabel tahan api 2-teras 1.5-2.5 meter persegi. Semasa proses penerimaan, pelanggan sangat mengiktiraf prestasi mekanikal, kualiti, dan pelbagai perkhidmatan selepas jualan syarikat kami, dan berharap untuk terus bekerjasama dengan Jiacheng Technology pada masa hadapan.

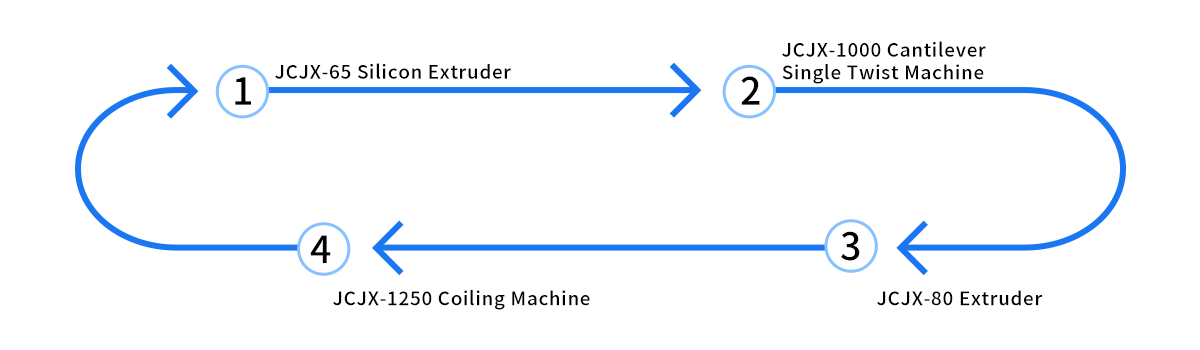

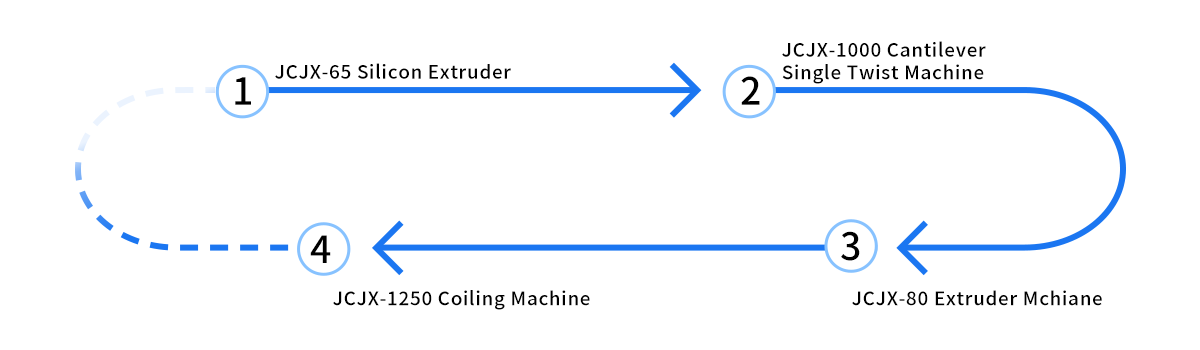

Proses barisan pengeluaran:
Keseluruhan pelan tindakan perancangan
Penyemperit Silikon JCJX-65
Memohon pada semua jenis kabel getah silikon suhu tinggi dan sarung suhu tinggi.
1. Kawalan skrin sentuh PLC, melaraskan dan memantau parameter keseluruhan barisan pengeluaran.
2. Getah silikon menggunakan skru dan tong, kepala silang dan mati untuk mengelakkan pemvulkanan dalaman.
3. Getah silikon digunakan untuk mengelakkan melaraskan kepala mati, kawalan automatik sistem penyejukan air atau kawalan manual.
4. Dengan sistem maklum balas ujian ketepatan untuk memastikan diameter wayar yang tepat untuk mengurangkan kos.
| Model | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Kuasa mesin utama (kw) | 11 | 22 | 37 | 45 |
| Kapasiti penyemperitan (kg/j) | 30 | 80 | 135 | 260 |
| Diameter skru (mm) | φ45 | Φ70 | φ90 | φ120 |
| Skru nisbah L/D | 12:1 | 14:1 | 14:1 | 14:1 |
| Saiz gelendong bayar (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Saiz konduktor(mm) | φ0.2-3.0 | Φ1.5-6.0 | φ2.1-10 | φ5.0-15 |
| Saiz kabel siap (mm) | φ0.8-5.0 | Φ1.8-8.0 | φ3.0-12 | φ8.0-20 |
| Panjang tangki pemvulkanan (m) | 12 | 16 | 24 | 24 |
| Kuasa pemanasan | Seksyen 36kw | Seksyen 48kw | Seksyen 72kw | Seksyen 84kw |
| Motor daya tarikan(kw) | 2.2 | 4 | 7.5 | 11 |
| Kelajuan pengeluaran (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Saiz gelendong ambil (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |
JCJX-1000 Cantilever Single Twist Machine
Ia digunakan untuk semua jenis kabel dan pembalut dan juga digunakan untuk semua jenis konduktor lembut dan kabel komputer, kabel kawalan kabel getah seperti KVVRP, KVVR, RVV, KVV.
1) Lebih kestabilan, kecekapan pengeluaran yang tinggi, bunyi yang rendah dan mudah untuk beroperasi.
2) Ia boleh memutar kedua-dua kabel dan wayar tembaga.
3) Memusing dan membalut pada masa yang sama.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| gelendong dia.(mm) | Φ400-Φ500-Φ630 |
| Diameter gelendong ambil.(mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diameter wayar yang berkenaan.(mm) | Φ0.6-3.0 | Φ1.0-5.0 |
| Kuasa motor utama (kw) | 11 | 15 | 15 | 20 |
| Maks. lay-up dia.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Pic berpusing (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Bilangan putaran(r/min) | 1000 | 800 | 600 | 550 |
| Ketegangan pengambilan | Ketegangan pneumatik |
| Gaya melintasi | Peraturan tanpa langkah, mengikut kelajuan putaran gelendong dan gerakan salingan |
| Jarak lintasan (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Arah berpusing | Penamaan bebas Arah S atau Z |
| Jenis pembalut | Pembalut wayar tengah atau pembalut sisi |
Penyemperit JCJX-80
Ia digunakan untuk penebat wayar & kabel dengan PVC, LDPE, NYLON, TPU. Juga ia boleh menjadi peralatan dengan kepala silang penyemperitan bersama tiga kali ganda dan lapisan berganda.
1. Barisan pengeluaran terdiri daripada: bayar, mesin utama, kabinet utama, palung tetap, palung alih, penumpuk, daya tarikan, pengambilan, penguji percikan.
2. Bahagian pilihan: bayaran aktif, pra-pemanas, mesin serbuk, tolok laser ujian diameter, skru LSZH, mesin ambil gelendong tunggal dan dua, mesin penggulung dan pembalut.
3. Ciri-ciri: reka bentuk tepat skru, tahan lama, bukan lendir, tidak menanggalkan krom, menukar warna dengan cepat, dengan kapasiti tinggi, berkualiti tinggi, kekonsentrasian wayar lebih daripada 90%, dengan ketepatan tinggi ±0.03. Dengan kawalan PLC skrin sentuh, operasi mudah, lebih hommization.
| taip | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diameter skru.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Nisbah L/D Skru | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapasiti Penyemperitan(kg/j) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapasiti Penyemperitan(kg/j) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapasiti Penyemperitan(kg/j) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Kuasa Motor Utama | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Jumlah Kuasa | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diameter siap.(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Saiz Bobbin Bayar (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kuasa Membayar | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Jenis Unit Haul-off | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Kuasa Unit Haul-off | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Panjang Pengumpul (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Saiz Bobbin Ambilan (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Kuasa Pengambilan | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Kelajuan Talian (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensi(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Berat(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

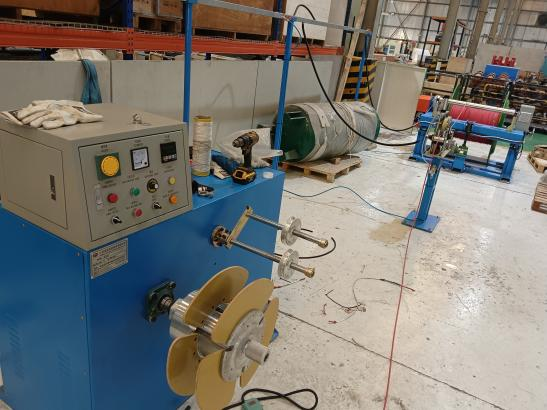

Mesin Gegelung JCJX-1250
Ia digunakan terutamanya untuk menggulung gulungan panjang wayar atau kabel ke dalam gegelung untuk memudahkan pembungkusan, pengangkutan dan penggunaan berikutnya.
ciri:
1. Ketegangan automatik boleh mengawal membayar unit, wayar diatur pertect pada gelendong.;
2. Mengguna pakai set bayar automatik, wayar bayar adalah teratur.
3. Kecekapan tinggi, secara amnya, menghasilkan 700 dalam 8 jam, angkat tiga kali.
| Model | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Julat wayar yang berkenaan | 0.5-6mm2 | 10-70mm2 | 10-240mm2 |
| Merentasi ketegangan | Secara automatik |
| Kelajuan motor utama | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Memuatkan jenis gelendong | Jenis tuas | Jenis elektrik | Jenis elektrik |
| Model bibbin bayaran | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Mengetik model | Di luar Dia .≤320mm Dia dalam. 120mm Lebar30-100mm | Diameter luar.≤600mm Dia dalam. 200300mm Lebar60-150mm 150-200mm | 50-250 |
| kuasa | 2.2kw | 3kw | 4kw |
| Struktur kaunter meter | taip of wheel pressure | Jenis roda dua dengan tekanan udara | Roda berganda taip dengan tekanan udara |
| Jenis induksi/ Ketepatan ukuran | Pengekod putar/0.5% | Pengekod putar/0.5% | Pengekod putar/0.5% |
