Mesin Lukisan Wayar Dijelaskan: Cara Ia Berfungsi, Jenis Jenis Wujud dan Cara Memilih Yang Tepat

Fungsi Mesin Lukisan Wayar — dan Mengapa Ia Penting

Mesin lukisan dawai mengurangkan diameter rod logam atau wayar dengan menariknya melalui satu siri acuan yang lebih kecil secara beransur-ansur di bawah ketegangan. Keluaran ialah wayar dengan diameter yang tepat, sifat mekanikal yang dipertingkatkan dan kemasan permukaan yang lebih licin — kualiti yang tidak boleh dicapai dengan pasti melalui penggelek atau penyemperitan sahaja.

Lukisan wayar adalah proses asas di sebalik hampir setiap produk wayar dalam pembuatan moden — daripada konduktor elektrik dan kabel automotif kepada keluli spring, jahitan pembedahan dan wayar piano. Mesin yang bermula dengan rod keluli 5.5 mm boleh mengurangkannya kepada 0.1 mm atau lebih halus melalui pas lukisan berturut-turut, setiap satu mengeluarkan peratusan terkawal luas keratan rentas.

Memilih yang betul mesin lukisan wayar — sama ada untuk aloi tembaga, aluminium, keluli atau khusus — bergantung pada pemahaman mekanik proses, konfigurasi mesin, reka bentuk cetakan, keperluan pelinciran dan spesifikasi wayar akhir yang diperlukan oleh aplikasi dana. Panduan ini merangkumi setiap kawasan tersebut dengan kekhususan yang diperlukan untuk membuat keputusan peralatan termaklum.

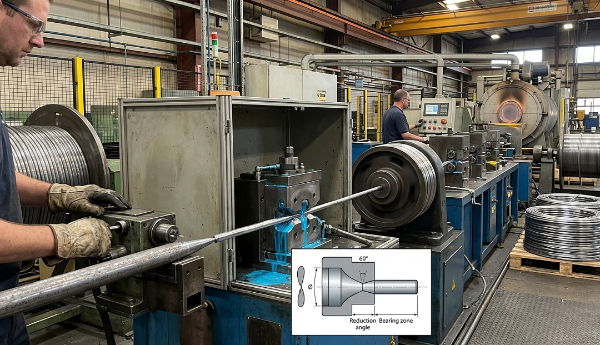

Proses Melukis Wayar: Langkah demi Langkah

Proses lukisan mengikut logik mekanikal yang konsisten tanpa mengira bahan yang dilukis. Memahami setiap peringkat membantu mendiagnosis masalah dan mengoptimumkan kualiti output.

1. menunjuk: Hujung depan rod ditiruskan — sama ada dengan menggoyang, menggelek atau mengisar — supaya ia boleh diulirkan melalui bukaan dadu dan dicengkam oleh capstan lukisan atau blok.
2. Kemasukan mati: Kawat runcing memasuki loceng dadu (kon masuk), yang memandunya ke sudut pendekatan di mana ubah bentuk bermula.
3. Zon pengurangan: Wayar dimampatkan secara jejari apabila ia melalui zon galas die. Luas keratan rentas berkurangan manakala panjang bertambah secara berkadar. Pengurangan setiap pas biasanya terdiri daripada 15% hingga 25% untuk keluli dan sehingga 30% hingga 35% untuk logam yang lebih lembut seperti tembaga dan aluminium .
4. Zon galas: Bahagian silinder pendek yang mengawal diameter akhir dan kemasan permukaan.
5. Pelega belakang: Tirus sedikit pada susur keluar yang menghalang wayar daripada mengikat semasa ia keluar.
6. Penggulungan: Gegelung dawai yang dilukis pada pemusing atau kili untuk hantaran seterusnya atau pembungkusan akhir.

Setiap melalui kerja die mengeraskan wayar akibat ubah bentuk plastik. Untuk bahan seperti keluli karbon tinggi dan tahan karat, penyepuhlindapan perantaraan (melembutkan melalui rawatan haba) mungkin diperlukan selepas beberapa laluan untuk memulihkan kemuluran sebelum lukisan boleh diteruskan. Kuprum dan aluminium biasanya membenarkan lebih banyak pengurangan sebelum penyepuhlindapan diperlukan.

Jenis Utama Mesin Lukisan Wayar

Mesin lukisan wayar dikategorikan terutamanya oleh bilangan blok lukisan (satu lawan berbilang laluan), susunan blok tersebut dan jenis bahan dan tolok wayar yang sedang diproses. Setiap konfigurasi sesuai dengan senario pengeluaran yang berbeza.

Mesin Lukisan Blok Tunggal (Mati Tunggal).

Konfigurasi paling mudah: satu mati, satu capstan. Joran melepasi satu dadu dan berputar ke atas dram yang berputar. Mesin blok tunggal digunakan untuk dawai berat dan lukisan batang — biasanya mengurangkan rod daripada 5–12 mm ke 2–4 mm dalam satu tarikan. Ia adalah biasa sebagai peringkat pertama dalam garis lukisan berbilang mesin dan juga digunakan untuk aplikasi khusus di mana perubahan die yang kerap diperlukan.

Kelajuan lukisan untuk mesin blok tunggal yang bekerja dengan rod berat biasanya 1 hingga 5 meter sesaat . Kelebihannya ialah kesederhanaan mekanikal dan kemudahan persediaan; hadnya ialah hanya satu pengurangan dicapai setiap pas mesin.

Mesin Lukisan Berbilang Pas (Berterusan).

Wayar benang mesin berbilang pas melalui satu siri die dan capstans dalam satu pas berterusan. Setiap capstan berputar lebih cepat daripada yang sebelumnya untuk mengimbangi peningkatan kelajuan dan panjang wayar selepas setiap pengurangan. Mesin-mesin ini adalah kuda kerja untuk melukis wayar — satu mesin 12-mati boleh mengambil rod 5.5 mm dan menariknya ke bawah sehingga 1 mm tanpa berhenti.

Mesin berbilang pas moden untuk wayar tembaga halus boleh mencapai kelajuan keluar melebihi 30 meter sesaat , dengan beberapa mesin wayar halus berkelajuan tinggi mencapai 40–50 m/s . Bilangan mati dalam mesin biasanya berkisar antara 6 hingga 25 bergantung pada tolok akhir dan bahan.

Mesin Lukisan Basah

Dalam mesin lukisan basah, acuan dan capstan direndam sepenuhnya dalam larutan pelincir-penyejuk cecair. Ini ialah konfigurasi standard untuk lukisan wayar halus dan ultra halus — diameter di bawah kira-kira 0.5 mm — di mana haba yang dijana pada kelajuan lukisan yang tinggi sebaliknya akan merosakkan wayar atau mati. Mesin basah adalah dominan dalam pengeluaran wayar magnet, wayar telekomunikasi, dan wayar keluli tahan karat halus.

Mesin Lukisan Kering

Mesin lukisan kering menggunakan pelincir serbuk atau tampal berbanding mandi cecair. Mereka digunakan untuk dawai sederhana hingga kasar , terutamanya dawai keluli dalam julat 0.5–5 mm, di mana pelincir kering seperti natrium atau kalsium stearat memberikan pelinciran yang mencukupi tanpa komplikasi sistem cecair. Kord tayar keluli dan wayar spring biasanya dihasilkan pada peralatan lukisan kering.

Mesin Lukisan Garisan Lurus

Dalam mesin garis lurus, wayar bergerak secara mendatar melalui acuan tanpa melilit capstan perantaraan. Ini menghilangkan tegasan lentur yang diperkenalkan dengan berpusing di sekeliling dram, menjadikan mesin garis lurus lebih disukai bahan keras, rapuh atau bernilai tinggi — seperti tungsten, molibdenum, dawai titanium dan dawai elektrod kimpalan — di mana kelesuan lentur semasa melukis akan menyebabkan patah.

Spesifikasi Mesin Lukisan Wayar Berbanding dengan Aplikasi

Mati: Komponen Yang Mentakrifkan Kualiti Wayar

Die lukisan adalah nadi proses. Geometri, bahan dan kemasan permukaan secara langsung menentukan toleransi diameter wayar, kualiti permukaan dan hayat perkhidmatan cetakan. Dawai yang dinyatakan dengan buruk atau haus menghasilkan wayar yang di luar toleransi, kasar atau terdedah kepada pecah.

Bahan Die

• Tungsten karbida: Bahan die standard untuk kebanyakan aplikasi keluli dan wayar sederhana. Rintangan haus yang sangat baik, kos efektif, tersedia dalam pelbagai gred. Jangka hayat perkhidmatan biasa melukis dawai keluli karbon: 200–500 kg dawai setiap dadu bergantung pada kekerasan wayar dan pengurangan.
• Berlian polihabluran (PCD): Digunakan untuk lukisan wayar halus dan ultra halus tembaga dan logam berharga. Hayat perkhidmatan secara dramatik lebih lama daripada karbida — selalunya 10–50× lebih panjang — mewajarkan kos yang jauh lebih tinggi untuk pengeluaran wayar halus volum tinggi.
• berlian asli: Masih digunakan untuk tolok wayar terbaik di bawah kira-kira 0.05 mm, di mana kesempurnaan kristalografi berlian asli memberikan kemasan permukaan dan toleransi dimensi yang tidak dapat dipadankan oleh alternatif sintetik.
• Seramik: Digunakan dalam aplikasi khusus seperti lukisan keluli tahan karat atau titanium di mana kereaktifan kimia antara wayar dan karbida akan menyebabkan haus dipercepatkan.

Sudut Mati dan Jadual Pengurangan

Die menghampiri separuh sudut — sudut antara paksi dadu dan zon pengurangan tirus — biasanya berkisar antara 6° hingga 12° untuk kebanyakan aplikasi. Sudut yang lebih kecil mengurangkan daya tarikan dan haus mati tetapi meningkatkan panjang sentuhan dan geseran. Sudut yang lebih besar memendekkan sentuhan tetapi meningkatkan ubah bentuk berlebihan, yang meningkatkan suhu wayar dan kadar pengerasan kerja. Sudut optimum untuk bahan dan pengurangan tertentu ditentukan secara empirik dan merupakan parameter yang dipegang rapat dalam operasi lukisan wayar komersial.

Jadual pengurangan — berapa banyak pengurangan kawasan yang diperuntukkan kepada setiap dadu dalam mesin berbilang laluan — mesti seimbang supaya tiada satu dadu terbeban semasa mesin beroperasi pada daya pemprosesan puncak. Pengurangan kawasan biasa setiap pas ialah 17–22% untuk keluli and 20–30% untuk tembaga . Menolak melebihi ambang ini meningkatkan kekerapan putus wayar dan haus mati secara eksponen.

Pelinciran: Kritikal kepada Prestasi Mesin dan Kualiti Wayar

Pelinciran dalam lukisan wayar berfungsi dengan tiga fungsi: mengurangkan geseran antara wayar dan acuan, mengeluarkan haba yang dihasilkan oleh ubah bentuk dan geseran, dan menghalang kimpalan atau pedih di antara permukaan wayar dan bahan cetakan. Kesalahan pelinciran adalah satu-satunya punca utama kegagalan mati pramatang, putus wayar yang berlebihan dan kualiti permukaan yang buruk.

• Pelincir kering (serbuk sabun): Natrium stearat dan kalsium stearat adalah pelincir kering yang paling biasa untuk lukisan wayar keluli. Kawat itu disalut terlebih dahulu dengan lapisan pembawa kapur atau boraks yang bertindak balas dengan sabun untuk membentuk filem sabun zink pada antara muka cetakan. Berkesan untuk kerosakan rod dan wayar sederhana tetapi tidak sesuai untuk wayar halus.
• Pelincir basah (emulsi dan minyak kemas): Emulsi berasaskan air yang mengandungi bahan tambahan pelincir sintetik adalah standard untuk mesin lukisan basah. Kepekatan biasanya dikekalkan antara 3% dan 10% mengikut volum , dengan pH dikawal antara 8.5 dan 9.5 untuk mengelakkan pertumbuhan bakteria dan kakisan. Minyak kemas (tidak teremulsi) digunakan untuk aplikasi aloi tahan karat dan khusus khusus.
• Salutan logam: Untuk keluli karbon yang sangat tinggi (tali tayar, wayar lembar PC), rod disalut dengan loyang atau zink dengan penyaduran elektrik atau paten celup panas sebelum dilukis. Salutan logam ini bertindak sebagai pembawa pelincir pepejal dan digunakan semasa lukisan, mendepositkan filem pelincir nipis pada antara muka cetakan.

Faktor Utama Semasa Memilih Mesin Lukisan Wayar

Membeli atau menentukan mesin lukisan wayar memerlukan pemadanan berbilang parameter teknikal dengan keperluan pengeluaran anda. Ini adalah faktor yang mempunyai kesan yang paling besar terhadap kualiti output, kos operasi dan pulangan pelaburan:

Bahan dan Julat Tolok Wayar

Tentukan julat diameter input dan output anda sebelum menilai mana-mana mesin. Mesin yang dioptimumkan untuk lukisan wayar halus tembaga tidak sesuai untuk kerosakan rod keluli, dan sebaliknya. Jika rangkaian produk anda menjangkau tetingkap tolok lebar — contohnya, 5 mm hingga 0.3 mm — anda mungkin memerlukan dua mesin secara bersiri dan bukannya satu unit.

Kuasa Motor dan Daya Lukisan

Daya lukisan adalah berkadar dengan luas keratan rentas wayar, kekuatan hasil bahan, dan jumlah pengurangan luas setiap pas. Mengecilkan saiz kuasa motor mengakibatkan cabutan terhenti dan putus wayar yang berlebihan; terlalu besar membazirkan modal dan tenaga. Untuk mesin dawai keluli sederhana yang memproses wayar 1–3 mm, kuasa motor yang dipasang biasanya berjulat dari 15 kW hingga 75 kW setiap blok lukisan bergantung kepada bilangan hantaran dan kelajuan lukisan.

Kawalan Kelajuan dan Penyegerakan

Dalam mesin berbilang hantaran, kelajuan setiap capstan mesti disegerakkan dengan tepat untuk mengekalkan ketegangan belakang yang betul antara hantaran. Penggunaan mesin moden pemacu frekuensi berubah (VFD) dengan kawalan ketegangan gelung tertutup pada setiap blok, membenarkan pelarasan automatik kepada variasi pemanjangan wayar. Mesin lama menggunakan nisbah kelajuan mekanikal yang memerlukan penalaan manual apabila menukar gred wayar atau jadual mati.

Keupayaan Penyepuhlindapan Sebaris

Untuk lukisan wayar kuprum dan aluminium, penyepuhlindapan sebaris berterusan — melepasi wayar siap melalui zon pemanasan rintangan pendek sebelum kili pengambilan — memulihkan kemuluran tanpa kitaran annea relau yang berasingan. Penyepuhlindapan sebaris boleh menghapuskan keseluruhan langkah pemprosesan berasingan , dengan ketara mengurangkan masa utama pengeluaran dan kos tenaga bagi setiap kilogram wayar yang dihasilkan. Sahkan sama ada kelajuan keluar mesin serasi dengan masa tinggal terma yang diperlukan untuk penyepuhlindapan yang mencukupi bagi aloi sasaran anda.

Pengesanan Putus dan Mulakan Semula Automatik

Putus wayar adalah bahagian yang tidak dapat dielakkan dalam operasi lukisan, terutamanya pada mesin wayar halus yang berjalan pada kelajuan tinggi. Kesan kos rehat bergantung sebahagian besarnya pada seberapa cepat mesin berhenti dan seberapa cepat pengendali boleh menyusun semula dan memulakan semula. Mesin moden termasuk pengesan pecah optik atau berasaskan sentuhan yang menghentikan mesin dalam masa milisaat jeda dan, pada sesetengah model, boleh menyusun semula dan memulakan semula secara automatik tanpa campur tangan pengendali. Pada mesin wayar halus berkelajuan tinggi yang berjalan pada 40 m/s, mengurangkan masa benang semula daripada 15 minit kepada 2 minit boleh pulih beratus-ratus jam pengeluaran setiap tahun pada satu mesin.

Masalah Lazim Lukisan Wayar dan Punca Puncanya

Pengetahuan diagnostik tentang masalah lukisan biasa mengurangkan masa henti dan sekerap. Kebanyakan kecacatan dikesan kembali kepada salah satu daripada tiga sumber: keadaan mati, kegagalan pelinciran atau ketidakkonsistenan bahan.

• Kekerapan wayar putus: Selalunya disebabkan oleh pengurangan yang berlebihan setiap pas, cetakan yang haus atau retak, pelinciran yang tidak mencukupi, atau bintik-bintik keras pada rod masuk disebabkan pengasingan atau amalan pengisar yang tidak betul. Periksa keadaan die dahulu, kemudian semak jadual pengurangan.
• Pemarkahan permukaan atau garisan mati: Menunjukkan kehausan die, pencemaran permukaan die, atau kerosakan pelincir. Gantikan acuan dan siram sistem pelinciran. Pemarkahan yang tidak ditangani akan merambat ke cetakan hiliran dan merendahkan keseluruhan panjang produk.
• Variasi diameter sepanjang wayar: Boleh disebabkan oleh turun naik ketegangan (semak penentukuran VFD dan keadaan permukaan capstan), zon galas haus dalam cetakan, atau diameter rod masuk yang tidak konsisten.
• Penjanaan haba yang berlebihan: Menunjukkan kepada ketidakcukupan pelinciran, kelajuan lukisan yang berlebihan untuk kapasiti penyejukan sistem pelincir, atau pengurangan setiap pas yang melebihi toleransi terma bahan. Suhu wayar kuprum di pintu keluar pada umumnya harus kekal di bawah 150°C untuk mengelakkan pengoksidaan permukaan.
• Masalah penggulungan atau tuangan pada wayar berkilit: Tegasan sisa daripada proses lukisan boleh menyebabkan wayar keluar dari gelendong atau membentuk gegelung yang tidak konsisten. Melaraskan ketegangan belakang pada capstan akhir atau menambah roller pelurus sebelum gelendong ambil biasanya menyelesaikan masalah ini.
