Apa Itu Wayar Lukisan & Cara Mesin Lukisan Wayar Berfungsi

Apakah Wayar Lukisan?

Wayar lukisan ialah proses mengurangkan rod atau dawai logam kepada diameter yang lebih kecil dengan menariknya melalui satu siri mati tirus di bawah ketegangan. Hasilnya ialah wayar dengan toleransi dimensi yang lebih ketat, kemasan permukaan yang lebih baik dan sifat mekanikal yang dipertingkatkan berbanding dengan rod asal. Proses kerja sejuk ini adalah asas untuk mengeluarkan wayar elektrik tembaga, kabel keluli, konduktor aluminium, spring keluli tahan karat dan banyak lagi produk lain yang digunakan dalam industri pembinaan, automotif, elektronik dan telekomunikasi.

Dari segi praktikal, rod keluli berdiameter 6.5 mm boleh ditarik ke bawah kepada 0.10 mm melalui hantaran berturut-turut, mencapai jumlah pengurangan luas melebihi 99%. Proses ini berfungsi kerana logam mulur — ia berubah bentuk secara plastik tanpa patah apabila ditarik melalui dadu pada sudut dan kelajuan terkawal.

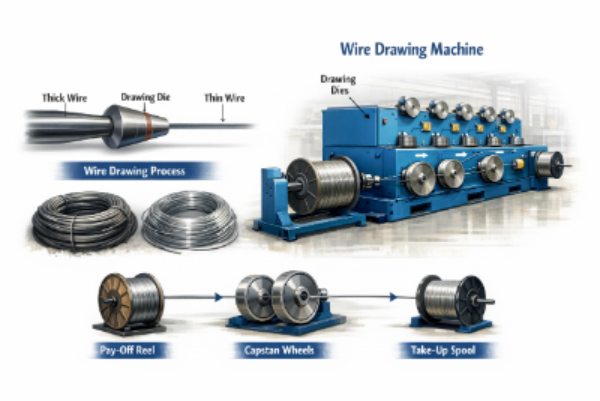

Bagaimana Proses Lukisan Wayar Berfungsi Langkah demi Langkah

Proses lukisan wayar mengikut urutan yang jelas yang mengubah stok rod mentah menjadi wayar siap dengan spesifikasi yang tepat:

1. Penyediaan batang: Batang masuk (biasanya 5.5–13 mm) dibersihkan dengan penjerukan asid atau penyahkerak mekanikal untuk menghilangkan skala kilang dan oksida yang akan merosakkan acuan.
2. menunjuk: Satu hujung rod adalah tirus (runcing) supaya ia boleh diulirkan melalui acuan pertama dan dicengkam oleh blok lukisan.
3. Pelinciran: Kawat melalui kotak pelincir (serbuk sabun kering, emulsi minyak atau pelincir basah) untuk mengurangkan geseran dan kehausan mati.
4. Lukisan mati: Wayar ditarik melalui acuan yang dikeraskan - biasanya tungsten karbida untuk saiz berat dan berlian polihabluran (PCD) untuk wayar halus - mengurangkan luas keratan rentas sebanyak 10–30% setiap pas.
5. Penyepuhlindapan pertengahan (jika perlu): Selepas kerja sejuk yang ketara, wayar dilembutkan dalam relau (600–900°C untuk keluli) untuk memulihkan kemuluran sebelum lukisan selanjutnya.
6. Memukul: Wayar siap dililit pada gegelung atau gelendong pada tegangan terkawal untuk penghantaran atau pemprosesan hiliran.

Setiap kerja pas mati mengeraskan logam, meningkatkan kekuatan tegangan. Dawai keluli karbon tinggi yang ditarik hingga 2 mm, sebagai contoh, boleh mencapai kekuatan tegangan 1,800–2,200 MPa — jauh lebih tinggi daripada 600–900 MPa rod gelek panas asal.

Apakah Mesin Lukisan Wayar?

Mesin lukisan dawai ialah peralatan perindustrian yang mekanisma dan mengautomasikan proses lukisan, menarik wayar melalui satu atau beberapa die pada kelajuan terkawal menggunakan capstan bermotor atau blok lukisan. Mesin moden terdiri daripada blok lembu mati tunggal yang digunakan untuk pecahan rod berat kepada mesin lukisan dawai halus berterusan 25 mati yang mampu menghasilkan wayar yang lebih nipis daripada rambut manusia pada kelajuan melebihi 3,000 m/min.

Mesin lukisan wayar dikategorikan mengikut bahan (keluli, tembaga, aluminium), julat diameter wayar, bilangan pas lukisan (mati), dan konfigurasi pemacu. Memilih jenis mesin yang betul secara langsung menentukan produktiviti, kualiti wayar dan penggunaan tenaga.

Jenis Utama Mesin Lukisan Wayar

Aplikasi yang berbeza memerlukan konfigurasi mesin yang berbeza. Jadual di bawah meringkaskan jenis yang paling biasa:

Mesin Lukisan Kering vs Basah

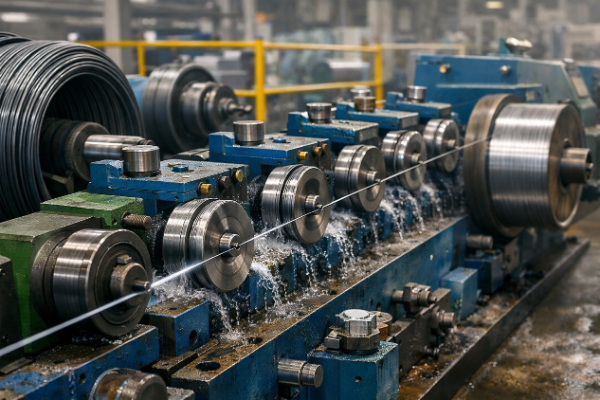

Kaedah pelinciran membahagikan mesin kepada dua keluarga utama. Mesin lukisan kering gunakan pelincir serbuk (sabun, kapur, boraks) dan adalah standard untuk dawai keluli sehingga kira-kira 0.5 mm. Mesin lukisan basah tenggelamkan kedua-dua acuan dan capstan dalam emulsi air minyak, membolehkan lukisan wayar halus dan ultra halus pada kelajuan sangat tinggi dengan penyejukan dan hayat mati yang unggul.

Komponen Utama Mesin Lukisan Wayar

Memahami anatomi mesin membantu operator menyelesaikan masalah dan mengoptimumkan prestasi:

• Die lukisan: Alat teras — nib (tungsten karbida atau berlian PCD) yang dipasang dalam sarung keluli. Geometri acuan (sudut pendekatan biasanya 6–15°, panjang galas) menentukan kualiti ubah bentuk dan hayat acuan.
• Capstan/blok lukisan: Drum berputar yang mengenakan ketegangan untuk menarik wayar melalui acuan. Diameter dan kemasan permukaan menjejaskan pembalut dan gelinciran wayar.
• Pendirian pembayaran: Memegang dan mengawal kekili suapan, mengekalkan ketegangan belakang yang betul untuk mengelakkan gegelung runtuh atau wayar berkedut semasa masuk.
• Sistem pelinciran: Kotak mati untuk mesin kering atau tangki emulsi kitar semula dengan penapisan untuk mesin basah. Pelincir yang tercemar menyebabkan kecacatan permukaan dan wayar putus.
• Pengambilan/spooler: Angin menamatkan wayar pada gelendong atau gegelung pada ketegangan terkawal. Ketepatan melintasi memastikan penggulungan lapisan seragam.
• Sistem pemacu: Pemacu frekuensi berubah-ubah AC (VFD) membenarkan kawalan kelajuan capstan yang tepat dan penyegerakan kelajuan merentas berbilang blok lukisan, penting untuk mengelakkan wayar putus.
• Sistem penyejukan: Capstans atau pemegang die yang disejukkan air menghilangkan haba yang dihasilkan oleh ubah bentuk dan geseran, melindungi sifat wayar dan geometri cetakan.

Reka Bentuk Dawai Lukisan Wayar dan Pengurangan Kawasan

Die adalah bahan habis pakai yang paling kritikal dalam lukisan wayar. Geometrinya mengawal kecekapan ubah bentuk, kualiti permukaan, dan sifat mekanikal wayar.

Zon Mati

Die lukisan standard mempunyai empat zon berbeza:

• Zon masuk/loceng: Memandu wayar ke dalam acuan tanpa sentuhan tajam.
• Zon pendekatan/pengurangan: Permukaan bersudut (biasanya 2α = 12–24° jumlah termasuk sudut untuk keluli) di mana pengurangan diameter sebenar berlaku.
• Zon galas/tanah: Bahagian selari pendek yang mensaiz wayar kepada diameter akhir dan meningkatkan kebulatan. Panjang biasa ialah 25–35% daripada diameter keluar.
• Zon keluar/belakang: Menghalang pemarkahan wayar semasa keluar dan memudahkan penyingkiran filem pelinciran.

Pengurangan Kawasan setiap Pas

Pengurangan kawasan (r) dikira sebagai: r = (A₀ − A₁) / A₀ × 100% , dengan A₀ ialah keratan rentas masukan dan A₁ ialah keratan rentas keluar. Nilai biasa ialah:

• Tembaga lembut dan aluminium: 20–35% setiap lulus
• Keluli karbon rendah: 15–25% setiap pas
• Karbon tinggi atau keluli tahan karat: 10–18% setiap pas
• Kawat ultra-halus (logam berharga): 5–12% setiap pas

Pengurangan setiap pas yang berlebihan meningkatkan risiko kecacatan pecah tengah dan putus wayar, terutamanya dalam bahan karbon tinggi.

Kelajuan Mesin Lukisan Wayar dan Output Pengeluaran

Kelajuan mesin adalah salah satu parameter terpenting yang mempengaruhi produktiviti dan kualiti wayar. Kelajuan lukisan sangat berbeza bergantung pada bahan dan saiz wayar:

Mesin berkelajuan tinggi memerlukan pelinciran, penyejukan dan bahan mati yang berkadar maju untuk mengekalkan kualiti yang konsisten. Meningkatkan kelajuan hanya 20% tanpa penyejukan yang mencukupi boleh meningkatkan suhu cetakan sebanyak 80–120°C , mempercepatkan kehausan dengan pantas.

Kecacatan Lukisan Wayar Biasa dan Cara Mencegahnya

Malah mesin yang diselenggara dengan baik boleh menghasilkan wayar yang rosak jika parameter proses hanyut. Mengenal pasti punca kecacatan mempercepatkan tindakan pembetulan:

• Pecah wayar: Selalunya disebabkan oleh pengurangan setiap pas yang berlebihan, cetakan yang haus atau saiz yang salah, jahitan permukaan dalam rod masuk atau pelinciran yang tidak mencukupi. Kadar pecah melebihi 1 pecah setiap tan menandakan masalah sistemik.
• Variasi diameter (bujur): Hasil daripada zon galas cetakan yang haus, ketegangan capstan tidak sekata, atau getaran. Kawat magnet kuprum dengan bujur melebihi 0.5% menyebabkan kegagalan penebat dalam motor.
• Permukaan calar dan jahitan: Disebabkan oleh parut die, pelincir tercemar, atau serpihan dalam kotak die. Kritikal untuk keluli tahan karat dan wayar gred perubatan.
• Pecah tengah (Chevron retak): Patah dalaman tidak kelihatan pada permukaan, disebabkan oleh sudut mati tinggi digabungkan dengan pengurangan rendah. Terutamanya berbahaya dalam dawai untaian konkrit prategasan.
• Retak tegasan sisa: Kerja sejuk yang berlebihan tanpa penyepuhlindapan perantaraan menghasilkan tegasan dalaman yang tinggi yang menyebabkan keretakan tertunda pada gegelung selepas lukisan.

Bahan yang Biasa Diproses oleh Mesin Lukisan Wayar

Mesin lukisan wayar memproses spektrum logam yang luas, setiap satu dengan cabaran yang berbeza:

• Keluli karbon rendah (≤0.10% C): Digunakan untuk paku, mesh, dawai berduri, dan kejuruteraan am. Kemuluran tinggi membolehkan pengurangan besar setiap pas.
• Keluli karbon tinggi (0.60–0.95% C): Digunakan untuk wayar spring, manik tayar, helai PC, dan tali. Memerlukan kawalan ketat paten (rawatan haba) sebelum melukis untuk mencapai struktur mikro yang diperlukan.
• Keluli tahan karat: Kerja-mengeras dengan sangat cepat; memerlukan penyepuhlindapan yang kerap dan pelincir khusus (minyak berklorin atau salutan oksalat).
• Aloi tembaga dan tembaga: Kawat bukan ferus dengan volum tertinggi di seluruh dunia. Kuprum lembut tidak memerlukan penyepuhlindapan interpass untuk pengurangan sederhana tetapi mesti disepuh untuk mengekalkan kekonduksian bagi gred elektrik.
• Aloi aluminium dan aluminium: Dilukis untuk talian kuasa atas (AAC, AAAC, konduktor ACSR) dan wayar bangunan. Kekuatan rendah memerlukan sudut die yang lebih lembut dan kawalan ketegangan yang berhati-hati.
• Tungsten dan molibdenum: Dilukis untuk filamen lampu dan aplikasi suhu tinggi; memerlukan lukisan suhu tinggi dan berlian mati.

Memilih Mesin Lukisan Wayar: Faktor Utama untuk Dinilai

Membeli atau menentukan mesin lukisan wayar melibatkan lebih daripada julat diameter yang sepadan. Nilai parameter ini dengan teliti sebelum melakukan:

• Daya tarikan maksimum (kN): Mesti melebihi kekuatan alah keratan rentas wayar di pintu keluar pertama. Mesin bersaiz kecil memecahkan wayar atau gerai di bawah beban.
• Bilangan pas lukisan: Lebih banyak hantaran membolehkan diameter akhir yang lebih halus dan pengagihan kerja setiap die yang lebih baik, tetapi meningkatkan jejak mesin dan kos modal.
• Jenis dan kawalan pemanduan: Pemacu AC dikawal VFD menyediakan tanjakan dan penyegerakan kelajuan yang lancar. Sistem klac gelincir yang lebih lama terdedah kepada pancang ketegangan yang memutuskan wayar halus.
• Kapasiti penyejukan: Sahkan bahawa penyejukan capstan dan penyejukan pelincir boleh mengekalkan suhu dalam had pada kelajuan pengeluaran maksimum.
• Masa perubahan mati: Pada mesin multi-die yang menghasilkan dawai keluli 3 mm pada 10 m/s, penukaran dadu selama 10 minit mewakili kira-kira 6,000 m kehilangan pengeluaran . Pemegang die tukar cepat dengan ketara mengurangkan masa henti.
• Automasi dan pemantauan: Mesin moden menggabungkan tolok diameter laser, penderia ketegangan dan kawalan PLC yang mengesan pecah dan hanyut parameter dalam masa nyata, mengurangkan kadar sekerap sebanyak 15–30% berbanding mesin yang dipantau secara manual.

Lukisan Wayar lwn. Proses Pembentukan Logam Lain

Lukisan wayar kadangkala dikelirukan dengan proses yang berkaitan. Memahami perbezaan menjelaskan apabila setiap kaedah digunakan:

• Lukisan wayar lwn. penyemperitan: Dalam penyemperitan, logam ditolak melalui acuan; dalam lukisan, ia ditarik. Lukisan menghasilkan ketepatan dimensi yang lebih baik dan pengerasan kerja; penyemperitan lebih disukai untuk aloi bukan mulur dan profil berongga.
• Lukisan wayar lwn. bergolek: Gulungan menggunakan mampatan antara gulungan, sesuai untuk produk rata dan rod besar. Lukisan diutamakan untuk wayar bulat di bawah kira-kira 8 mm di mana kurungan die memastikan kebulatan yang tepat.
• Lukisan wayar vs. swaging: Swaging menggunakan pukulan tukul jejari untuk mengurangkan diameter, lebih disukai untuk produk tirus atau bahan yang sensitif kepada tegasan tegangan semasa lukisan die.

Untuk menghasilkan dawai yang panjang dengan toleransi diameter yang ketat (±0.005 mm boleh dicapai pada kuprum halus), lukisan wayar melalui acuan progresif kekal sebagai kaedah pembentukan sejuk yang paling cekap dan kos efektif yang ada.
